焊接變位機

2019-02-25 10:31

詳細說明

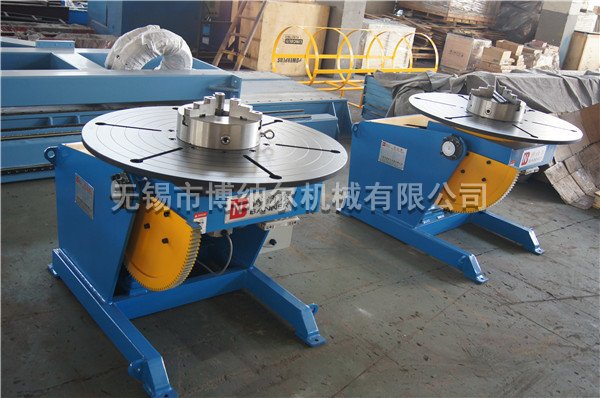

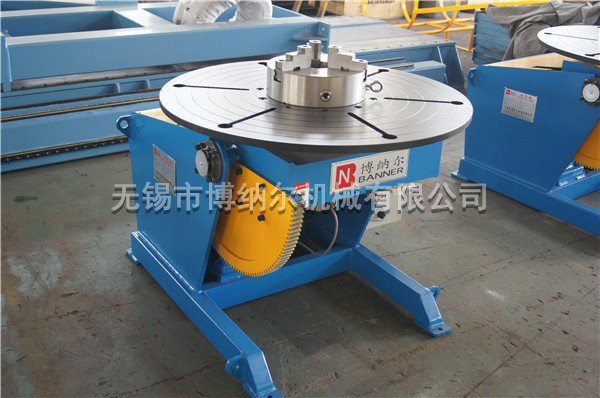

焊接變位機為焊接法蘭及盤狀類工件的專用設備，可使工件實現360°回轉或者0-90°/120°翻轉，可與操作機、弧焊電源配套使用，使工件達到理想的焊接位置,回轉速度采用變頻器無級調速，運轉平穩。結構形式可分為單座傾翻式、頭尾式、頭尾升降式、L型回轉翻轉式等。特殊要求另行設計。

主要技術參數

規格型號		HB-1	HB-3	HB-6	HB-10	HB-20	HB-30	HB-50	HB-80	HB-100	HB-150	HB-200	HB-300	HB-500
額定承載重量		100	300	600	1000	2000	3000	5000	8000	10000	15000	20000	30000	50000
回轉速度 (rpm)		0.3-3	0.15-1.5	0.1-1	0.05-0.5	0.05-0.5	0.05-0.5	0.05-0.5	0.05-0.5	0.05-0.5	0.05-0.5	0.05-0.5	0.04-0.4	0.04-0.4
翻轉速度 (rpm)		手動		0.7	1.0	0.3	0.2	0.2	0.2	0.2	0.2	0.1	0.1	0.1
工作臺直徑		Φ400	Φ600	Φ1000	Φ1200	Φ1300	Φ1400	Φ1500	Φ1800	Φ2000	Φ2500	Φ2500	Φ3000	Φ4000
最大偏心距		100	100	150	150	150	200	200	200	200	200	200	200	200
最大重心距		150	150	200	200	250	300	300	400	400	400	630	630	800
工作臺翻轉角度 (°)		0-90	0-90	0-90	0-105	0-105	0-120	0-120	0-120	0-120	0-120	0-120	0-120	0-120
回轉電機功率		0.09	0.18	0.37	0.75	0.75	1.5	2.2	2.2	3	3	4	7.5	11
翻轉電機功率		-	-	0.37	0.75	1.5	1.5	1.5	3	4	5.5	7.5	11	18.5
90°時回轉直徑		≤600	≤1000	≤1200	≤1500	≤1500	≤1600	≤1800	≤2200	≤2500	≤3400	≤3400	≤4200	≤5700
調速方式		回轉變頻調速
翻轉中心距		370	560	720	835	832	1037	1185	1100	1550	1800	2000	2600	2250
外形尺寸	L(mm)	750	860	1200	1300	1570	1920	2200	2380	2660	2780	2895	4200	5600
	H(mm)	497	700	900	1000	1000	1240	1400	1380	1850	2100	2350	3000	3600
	W(mm)	434	668	860	1040	1090	1310	1430	1430	1638	1910	1958	3300	4400
